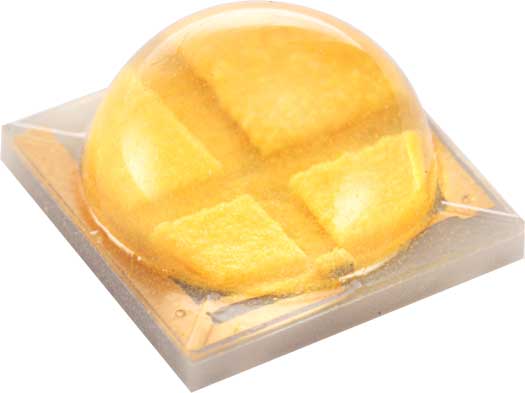

易辉系列LED模组产品采用晶科电子倒装焊专利技术，实现了无金线、无固晶胶的高可靠性封装结构。同时，5.0*5.0mm2的高导热氮化铝基板和先进的封装技术使得易辉具有低热阻、高光通量、颜色均匀、结构紧凑的特点，适用于室内照明、室外照明和手电筒照明等照明领域。
| 产品特点 ： | 应用领域： |
| 高可靠性无金线封装技术 | 路灯、矿灯、隧道灯 |
| 氮化铝陶瓷基板，热阻低 | 投光灯、泛光灯 |
| 高亮度、高光效 | 射灯、天花灯 |
| 依据ANSI标准划分色域 | 球泡灯 |
| 小尺寸5.0×5.0mm² | |
| 支持表面贴装技术（SMT） | |
| RoHS认证 |
|
颜色 |
色温范围 |
显色指数 Min. |
光通量(lm) @350mA |
正向电压(V) @350mA |
订购代码 |
|
冷白 |
ANSI标准 （5028K~7040K） |
70 |
420~460 |
11.2~13.7 |
ELG-G2C7-000T |
|
390~420 |
11.2~13.7 |
ELG-G1C7-000T | |||
|
360~390 |
11.2~13.7 |
ELG-F7C7-000T | |||
|
自然白 4000K |
ANSI 4000K （3710K~4260K） |
70 |
390~420 |
11.2~13.7 |
ELG-G1N7-U00T |
|
360~390 |
11.2~13.7 |
ELG-F7N7-U00T | |||
|
80 |
330~360 |
11.2~13.7 |
ELG-F6N8-U00T | ||
|
300~330 |
11.2~13.7 |
ELG-F5N8-U00T | |||
|
暖白 3000K |
ANSI 3000K （2870K~3220K） |
80 |
300~330 |
11.2~13.7 |
ELG-F5W8-S00T |
|
270~300 |
11.2~13.7 |
ELG-F4W8-S00T | |||
|
暖白 2700K |
ANSI 3000K （2580K~2870K） |
80 |
270~300 |
11.2~13.7 |
ELG-F4W8-R00T |
| 规格书 |  易辉EL-G白光LED规格书V1.0 .pdf |
| 使用指引 |  晶科电子LED器件使用指引V2.1.pdf |
| EOS防护 |  EOS--电气过应力防护.zip |
